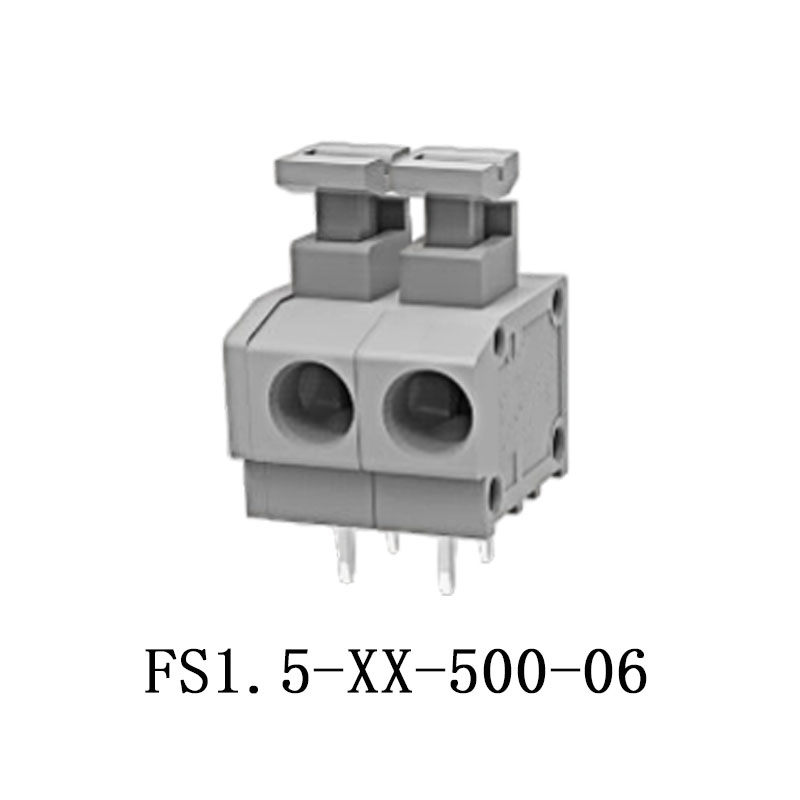

FS1.5-XX-500-06 弹簧式接线端子

FS1.5-XX-500-06 弹簧式接线端子

弹簧式连接器额定电流: 5A 额定电压: 300V 使用线径: 22-18AWG 间距：5.0mm 安装: 波峰焊
线数

1
2
3
4
5
6

7
8
9
10
12

13
14
15
16

20
21
24

产品净重: 包装数量:

产品详情

技术数据
等级	B	C	D
等级	300	-	-
额定电流 [A]	10	-	-
接线范围 [AWG]	26~14
耐电压	1.6KV

技术参数
过电压类别	III	III	II
污染等级	3	2	2
额定电压 [V]	320	320	630
额定电流[A]	17.5	17.5	17.5
额定冲击电压[KV]	4	4	4
导线截面积[硬/柔] [mm²]	0.2~1.5

材料
绝缘材料	PA66
阻燃等级	UL94-V0
导体材料	Copper alloy
导体表面镀层	Sn plated

一般参数
间距/极数 [mm]/[P]	5.0/1~30
剥线长度 [mm]	11
螺丝/扭矩(Max)[N.m]	/
工作温度 [℃]	-40~+105
焊锡温度	250℃/5S
引针尺寸 [mm]	0.9*0.6
PCB板孔径[mm]	∅1.3
