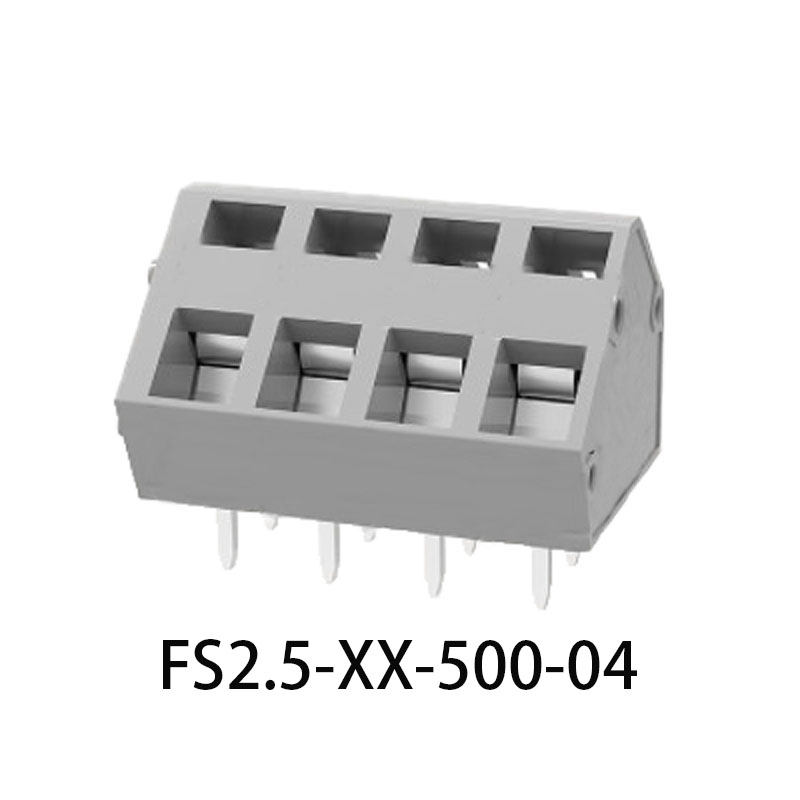

FS2.5-XX-500-04 弹簧式接线端子

FS2.5-XX-500-04 弹簧式接线端子

弹簧式连接器额定电流: 15A 额定电压: 300V 使用线径: 26-14AWG 间距：5.0mm/5.08mm 安装: 波峰焊
线数

1
2
3
4
5
6

7
8
9
10
11
12

13
14
15
16
17
18

19
20
21
22
23
24

产品净重: 包装数量:

产品详情

技术数据
等级	B	C	D
等级	300	-	300
额定电流[A]	12	-	10
接线范围[AWG]	20~12
耐电压	1.6KV

技术参数
过电压类别	III	III	II
污染等级	3	2	2
额定电压[V]	250	320	630
额定电流[A]	24	24	24
额定冲击电压 [KV]	4	4	4
导线截面积[硬/柔][mm²]	0.25~2.5

材料
绝缘材料	PA66
阻燃等级	UL94-V0
导体材料	Copper alloy
导体表面镀层	Sn plated

一般参数

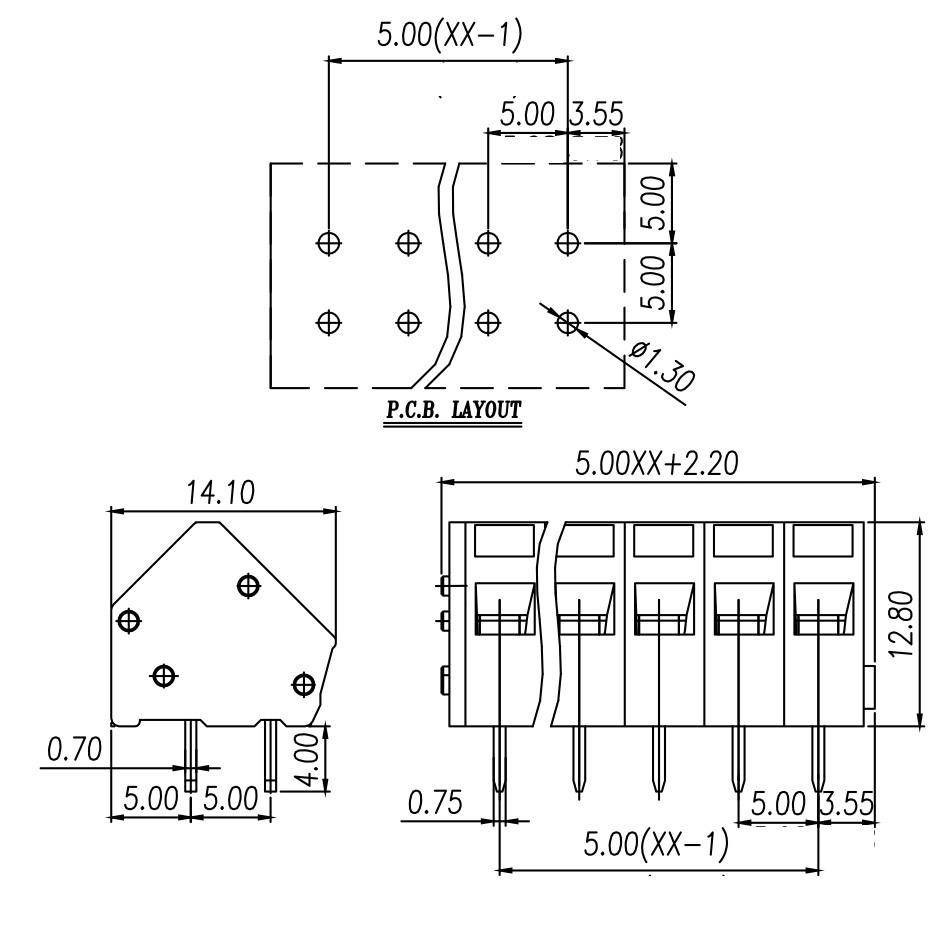

间距/极数[mm]/[P]	5.0/1~30
剥线长度[mm]	10~11
螺丝/扭矩(Max)[N.m]	/
工作温度[℃]	-40~+105
焊锡温度	250℃/5S
引针尺寸[mm]	0.8*0.6
PCB板孔径[mm]	∅1.3
